XGN15-12全封閉式充氣柜

更新:2017-12-19 16:30:00??????點擊:
  •       掃碼查看手機端
產品介紹



開關柜為模塊化單元模式,可根據不同用途進行組合;由固定式單元組合與可擴展型單元兩大類,變電站對緊湊型開關柜活使用的需要。
XGN15-12全封閉式充氣柜是一個密封的系統,其帶電部件以及開關封閉在不銹鋼的殼。整個開關裝置不受外部環境條件的影響,從而可以運行性及人身,并且實現了免維護。通過選擇可擴展母線,可以實現模塊化。擴展母線緣和屏蔽,了高性和性。XGN15-12全封閉式充氣柜同時可以提供TV化的自動決方案:形成了化開關的概念,并將現場安裝及調試工作量。
XGN15-12全封閉式充氣柜分為非擴展標準配置和可擴展標準配置。由于具有全模塊和半模塊的組合性以及自身的可擴展性,因為具有及其的活性。
XGN15-12全封閉式充氣柜型充氣式開關式開關執行GB標準。
在室內條件下(20°C)運行的設計壽命過30年。

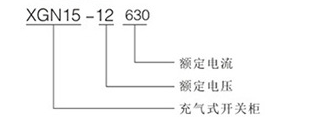

型號及含義


    型號及含義



    結構特點


1.XGN15-12全封閉式充氣柜SF6氣體做為滅弧及緣介質。
2.開關柜為全密封、全緣結構:母線、開關及帶電部件封閉在不銹鋼殼體中。
3.腔體充以1.ar的SF6氣體,護等達到。IP67:整個開關裝置不受外部環境條件的影響,即使在短暫水浸等情況下也能開關正常運行,產品免維護。
4.開關柜具有完善的“五”連鎖裝置,杜人為誤操作可能引起的人員及設備運行保障。
5.開關柜具有的泄壓通道,即使在情況下也能保障操作人員及人身。
6.開關柜分為固定單元組合和可擴展單元組合兩類。
7.開關柜通常由正面進出線,也可按不同的安裝位置實現側出線或側擴展。
8.柜體尺寸安裝方便,并能夠適合空間狹小及環境條件的地方。
9.開關柜可根據用戶的不同需求配置電動、遙控及檢測裝置。。

·氣體壓力 20 下絕對壓力為1.4bar
氣體年泄漏率 0.2%/年
防護等級 IP67
氣室不銹鋼厚度 3.0mm

·正常運行環境條件
最高溫度 40°C
最低溫度 -40°C
******平均相對濕度 ≤95%
海拔高度 ≤2000米

·母線
開關柜內母線 400mm2Cu
開關柜接地母線 150mm2Cu
·顏色
開關柜前面板 RAL 7012
側板和電纜室前蓋板 RAL 7035

·滿足標準

GB/T11022 GB3906 GB1985
GB16926 GB38041 GB1984
GB3309

IEC60056 IEC60129 IEC60256
IEC60298 IEC60420 IEC60694

    技術參數


C模塊 F模塊 V模塊 CB模塊
負荷開關 組合電器 真空開關 隔離/接地開關 真空斷路器 隔離/接地開關
額定電壓 KV 12 12 12 12 12 12
額定頻率 HZ 50 50 50 50 50 50
工頻耐受電壓(相同/斷口) kV 42/48 42/48
42/48 42/48 42/48 42/48
雷電:中擊耐受電壓 kV 75/85 75/85 75/85 75/85 75/85 75/85
額定電流 A 630 注" 630
1250/630
額定閉環開斷電流 A 630




額定電纜充電開斷電流 A 10




額定短路關合電流(峰值 A 50 80



額定峰值耐受電流 kA 50




額定短時耐受電流 kA/35 20




額定短路開斷電流 kA
31.5 20
25
額定轉移電流 A
1700



配用熔斷器******電流 A - 125



回路電阻 -n ≤300 ≤600



機械壽命 5000 3000 5000 2000 5000 5000
