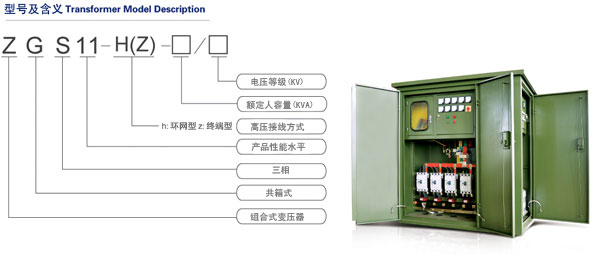

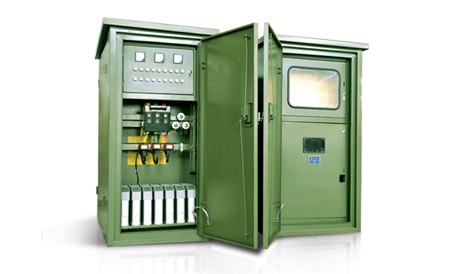

ZGS11-H(Z)系列組合式變壓器

更新:2017-12-14 10:46:34??????點擊:
  • 品牌:???
  • 型號:???
產品介紹

ZGS11-H(Z)系列組合式變壓器產品介紹
ZGS11系列組合式變壓器是一種新型配電設備(又稱美式箱變),是將高壓負荷開關、高壓限流熔斷器安裝在變壓器油箱內,以礦物油進行絕緣和冷卻,具有結構合理緊湊、體積小、安裝靈活、操作方便、占地面積小等優點。組合式變壓器適用于城市電網的負荷,減少損耗,增加供電質量。
該系列產品已在各地用于居民小區、公共場所、工礦企業等配電場所。
ZGS11-H(Z)系列組合式變壓器產品特點
1.體積小,結構緊湊,安裝方便。
2.全密封,全絕緣結構,可保護人身安全。
3.可用于環網,也可用于終端,轉換方便。
4.低損耗,低噪音,性能良好。
5.電纜接頭采用插接形式,具有阻斷開關的特點,操作方便,靈活。
6.高壓雙熔絲保護,插入式熔絲具有溫度、電流雙敏保護特性。
7.后備熔絲對變壓器故障和二次線路故障進行保護。
8.箱體采用防盜結構。
9.溫升低,過負荷能力強。
10.由于變壓器器身采用結構,其優點是電壓質量高,中性點偏移量小。




    ZGS11-H(Z)組合式變壓器技術數據表

額定容量

(kVA)

Rated Capacity

電壓組合

Voltage Combined

聯接組標號

Vector-group

空載消耗(W)

No-load Loss

負載損耗(W)

75°C

Load-loss

空載電流(%)

No-load

current

阻抗電壓(%)

Impendance

voltage

高壓

HV

(kV)

高壓分接范圍

Tapping Ranges

低壓

LV

(kV)

100


6

6.3

10

10.5

11

±5%

±2*2.5%

0.4

Yyn

Dyn11

200 1500 0.65 4.0
125 240 1800 0.65
160 280 2200 0.60
200 340 2600 0.50
250 400 3050 0.50
315 480 3650 0.45
400 570 4300 0.45
500 680 5150 0.40
630 810 6200 0.40 4.5
800 980 7500 0.35
1000 1150 10300 0.35
1250 1360 12000 0.30
1600 1640 14500 0.30
