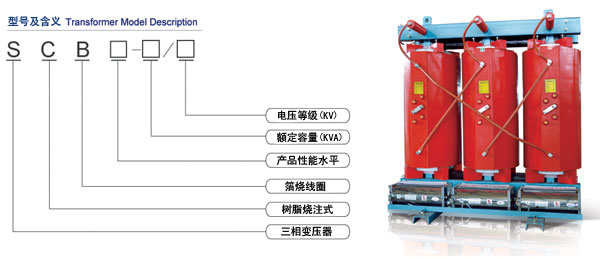

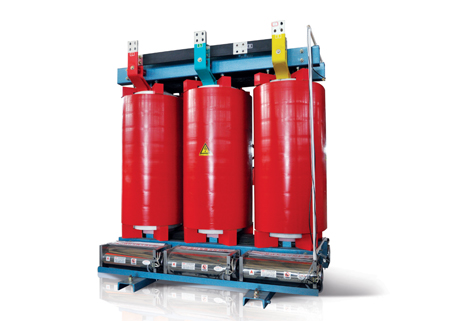

SCB9、SCB10、SCB11系列樹脂絕緣干式電力變壓器

更新:2017-12-13 16:38:18??????點擊:
  • 品牌:???
  • 型號:???
產品介紹

SCB9、SCB10、SCB11系列樹脂絕緣干式電力變壓器產品特點
    難燃防火,可直接安裝在負荷中心。
    免維修、安裝簡便、綜合運行成本低。
    防潮性能好,可在高濕度下正常運行,停運后不經預干燥可投入運行。
    損耗低,局部放電量低、噪音小、散熱能力強,強迫風冷條件下可以150%額定負載運行。
    配備有完善的溫度保護控制系統,為變壓器安全運行提供保障。
    SCB9、SCB10、SCB11系列樹脂絕緣干式電力變壓器結構特點
    箱式線圈:低壓繞組采用整段銅箔,連同F(xiàn)級的匝絕緣在低壓箔繞機上繞制。箔式線圈較好地解決了低電壓,大電流線圈繞產品短路應力大,安匝不平衡、散熱差、存在繞制螺旋角、人工焊接質量不穩定等問題。同時我公司繞組端部用樹脂灌封,固化成形,防潮防污。引線銅排經氬弧焊自動焊接。
    溫控裝置:變壓器采用BWDK系列信號溫度計,測溫元件埋設在低壓線圈上半路,可自動檢測并巡回顯赤相線圈各自的工作溫度,并且有超溫報警和跳閘功能。
    SCB10系列10kV級樹脂絕緣干式電力變壓器技術數據表




額定容量

(kVA)

Rated Capacity

電壓組合

Voltage Combined

聯接組標號

Vector-group

空載損耗(W)

No-load Loss

負載損耗(W)

120°C

Load-loss

空載電流(%)

No-load

current

短路阻礙(%)

Short-circuit

Impendance

高壓

HV

(kV)

高壓分解范圍

Tapping Ranges

低壓

LV

(kV)

30

6

6.3

6.6

10

10.5

11

±5%

±2*2.5%

0.4

Dyn11

Yyn0

190 710 2.4 4
50 270 1000 2.4
80 370 1380 1.8
100 400 1570 1.8
125 470 1850 1.6
160 540 2130 1.6
200 620 2530 1.4
250 720 2760 1.4
315 880 3470 1.2
400 980 2990 1.2
500 1160 4880 1.2
630 1340 5880 1.0
630 1300 5960 1.0 6
800 1520 6960 1.0
1000 1770 8130 1.0
1250 2090 9690 1.0
1600 2450 11730 1.0
2000 3050 14450 0.8
2500 3600 17170 0.8
1600 2450 12960 1.0 8
2000 3050 15960 0.8
2500 3600 18890 0.8

    SCB10系列20kV級樹脂絕緣干式電力變壓器技術數據表

額定容量

(kVA)

Rated Capacity

電壓組合

Voltage Combined

聯接組標號

Vector-group

空載消耗(W)

No-load Loss

負載損耗(W)

120°C

Load-loss

空載電流(%)

No-load

current

短路障礙(%)

Short-circuit

Impendance

高壓

HV

(kV)

高低分接范圍

Tapping Ranges

低壓

LV

(kV)

50

20

22

24

±5%

±2*2.5%


0.4

Dyn11

Yyn0

380 1300 2.4 6
100 600 2100 2.2
160 750 2600 1.8
200 820 3100 1.8
250 940 3600 1.6
315 1080 4300 1.6
400 1280 5100 1.4
500 1500 6100 1.4
630 1700 7200 1.2
800 1950 8700 1.2
1000 2300 10300 1.0
1250 2650 12150 1.0
1600 3100 14600 1.0
2000 3600 17250 0.8
2500 4300 20400 0.8
2000 3600 18800 0.8 8
2500 4300 22400 0.8

SCB系列35KV環氧樹脂燒注干式電力變壓器技術數據表

Technical Data Of SCB9 Series 35kV Epoxy-resin Dry-type Transformer

50

35~

38.5

±5%

±2*2.5%

0.4

Dyn11

Yyn0

500 1500 2.8 6
100 700 2200 2.4
160 880 2960 1.8
200 980 3500 1.8
250 1100 4000 1.8
315 1310 4750 1.6
400 1530 5700 1.4
500 1800 7000 1.4
630 2070 8100 1.2
800 2400 9600 1.2
1000 2700 11000 1.0
1250 3150 13400 0.9
1600 3600 16300 0.9
2000 4250 19200 0.9
2500 4950 23000 0.9
